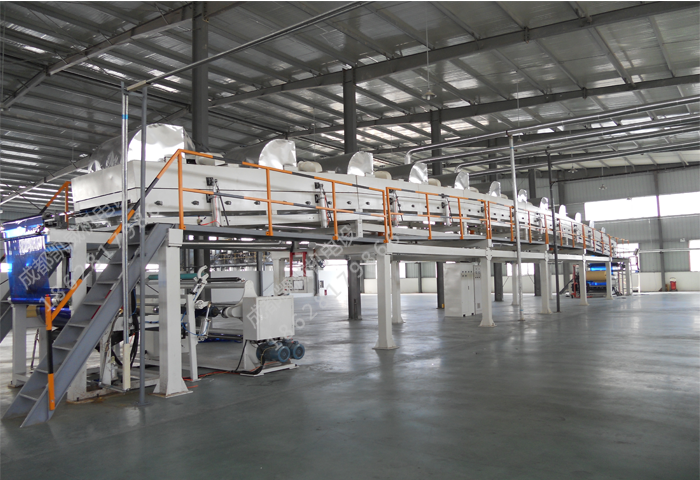

PE-PVC保護膜膠帶涂布機 |
一、用途
該涂布機技術結合自身多年生產涂布機經驗綜合而成,本機采用雙面網紋涂布功能,適用于導電膜雙面涂布、靜電膜雙面涂布等產品。
二、主要技術參數
型號 |
KW-800型 |
涂布方式 |
網紋涂布 |
涂布寬度 |
800mm |
放卷直徑 |
φ800mm |
收卷直徑 |
φ800mm |
收放卷形式 |
電動翻轉式雙工位 |
烘箱長度 |
雙層烘箱:上層10米;下層8米 |
烘箱溫度 |
10-100℃ |
涂布速度 |
10-80m/min(視材料而定) |
機械速度 |
120m/min |
外形尺寸 |
12500×2600×5100mm |
機器重量 |
約18T |
加熱方式 |
電加熱式 |
烘箱加熱功率 |
加熱時約130KW;工作時約90KW |
整機電機總功率 |
約32KW |
三、性能及特點
1.整機采用6變頻電機控制,整機張力(放卷、涂布、牽引、收卷)采用日本三菱牌PLC系統自動控制,通過人機界面觸摸屏控制及顯示,提高整機張力的可靠性。
2.放料架形式為電動翻轉雙工位,采用磁粉自動張力控制。
3.雙面網紋涂布方式,涂布刮刀軸采用重型式雙軸式機械獨立游動,刮刀調節方式為手動帶氣動式,角度任意調節,涂布量取決于網紋輥目線,不同的涂布量可換不同目線的網紋輥。
4.雙層烘箱:上層10米分5段獨立控溫;下層8米分4段獨立控溫,加熱采用電加熱,熱風進入式干燥系統,可調式內循環吸排氣裝置,進、排風風力強勁,干燥徹底。
6.烘箱內導輪采用主動與主機同步,傳動采用同步帶輪傳動式,減免材料拉伸和變形,氣缸開頂式烘箱及穿膜操作平臺,使操作工人便于工作。
7.涂布輥---牽引鋼輥中間張力同步采用浮動擺臂式由PLC自動控制
8.自動計米計速控制裝置
9.糾偏采用EPC對邊機,為了材料收卷的整齊。
10.收放軸采用鍵子式氣脹軸,為了裝卸料操作方便,氣脹軸取放采用安全鎖。
11.高精度上壓式牽引裝置,鋼輥冷卻采用水循環式,通過冷卻輥使膜更平整、更挺刮、更達到冷卻效果。
12.收料架形式為電動翻轉雙工位,收卷采用變頻電機,矢量變頻器由PLC電腦系統控制。
四、要求
A、根據客戶的不同要求特殊定制機器(有限寬度范圍為300-2000mm)
B、收放架形式分別為:手工抬料式單工位、液壓升降式單工位、電動翻轉式雙工位、電動拉鏈爬坡式雙工位、電動翻轉輪盤式雙工位等供客戶選擇
C、烘箱加熱方式分別為:電加熱、導熱油爐加熱、蒸汽加熱等供客戶選擇
D、涂布方式分別為:網紋輥涂布、雙輥涂布、三輥涂布、五輥涂布、逗號刮刀涂布、氣刀涂布等供客戶選擇
E、工作速度與涂料的材質、涂布厚度、烘箱長度、烘干溫度等成正比
五、工藝流程
基材放卷--涂布單元---干燥單元--牽引單元--收卷機
